拖鏈（也稱電纜拖鏈或電纜保護鏈）是一種用于保護和引導電纜、管道、氣管和液管的設備。它們通常應用于自動化機械、起重機、傳送系統等需要移動的設備中，以防止電纜或管道在運動過程中受到磨損、扭曲或纏繞。

拖鏈的分類和規格多種多樣，下面是主要的分類與規格：

分類

根據材質分類

1. 塑料拖鏈

   • 優點：重量輕、耐腐蝕、成本較低
   • 適用場景：輕載和中載應用

2. 鋼制拖鏈

   • 優點：強度高、耐高溫、耐重載
   • 適用場景：重載和極端環境應用

3. 復合材料拖鏈

   • 優點：結合了塑料和鋼的優點，兼具輕量和高強度
   • 適用場景：需要綜合性能的應用

根據結構分類

1. 橋式拖鏈

   • 特點：鏈節之間有橋板連接，適用于電纜數量較少的場合
   • 優點：較輕便，安裝維護方便

2. 封閉式拖鏈

   • 特點：鏈節之間為封閉結構，保護電纜不受外界環境影響
   • 優點：防塵、防水、防油

3. 半封閉式拖鏈

   • 特點：鏈節之間有部分開放
   • 優點：在提供一定保護的同時，便于電纜的散熱和檢修

根據用途分類

1. 標準拖鏈

   • 用于普通工業應用

2. 靜音拖鏈

   • 設計用于減少噪音的場合

3. 抗扭拖鏈

   • 適用于需要拖鏈在多個方向上扭動的應用

4. 耐高溫拖鏈

   • 適用于高溫環境

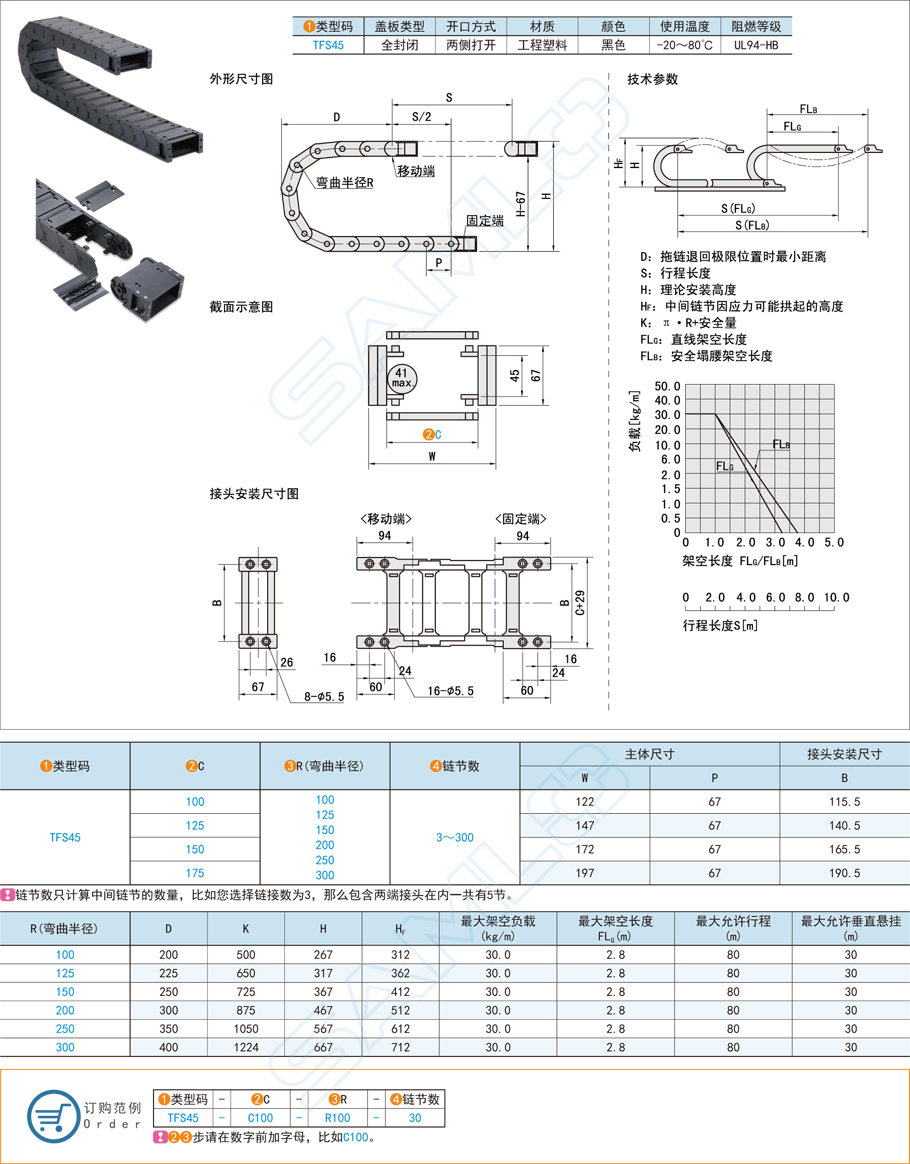

規格

拖鏈的規格主要包括以下幾個方面：

1. 內高（內徑高度）

   • 拖鏈內部的高度，用于確定可以放置的電纜直徑。常見規格有10mm、15mm、20mm、30mm、40mm等。

2. 內寬（內徑寬度）

   • 拖鏈內部的寬度，用于確定可以放置的電纜數量和排列方式。常見規格有25mm、38mm、50mm、75mm、100mm等。

3. 節距

   • 拖鏈每個鏈節的長度，用于確定拖鏈的靈活性。常見規格有25mm、38mm、50mm、75mm等。

4. 彎曲半徑

   • 拖鏈的彎曲半徑，用于確定拖鏈在運動時的彎曲程度。常見規格有50mm、75mm、100mm、150mm等。

5. 承載能力

   • 拖鏈的最大承載能力，用于確定拖鏈可以承受的電纜和管道的總重量。這個指標通常由制造商提供。

根據不同的應用需求，選擇合適的拖鏈類型和規格，可以有效保護電纜和管道，延長其使用壽命。本文內容是上隆自動化零件商城對“拖鏈”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
