直線導軌是一種精密機械元件，用于實現高精度的線性運動。其結構設計直接影響其性能、耐用性和應用范圍。
以下是直線導軌的詳細結構設計介紹：

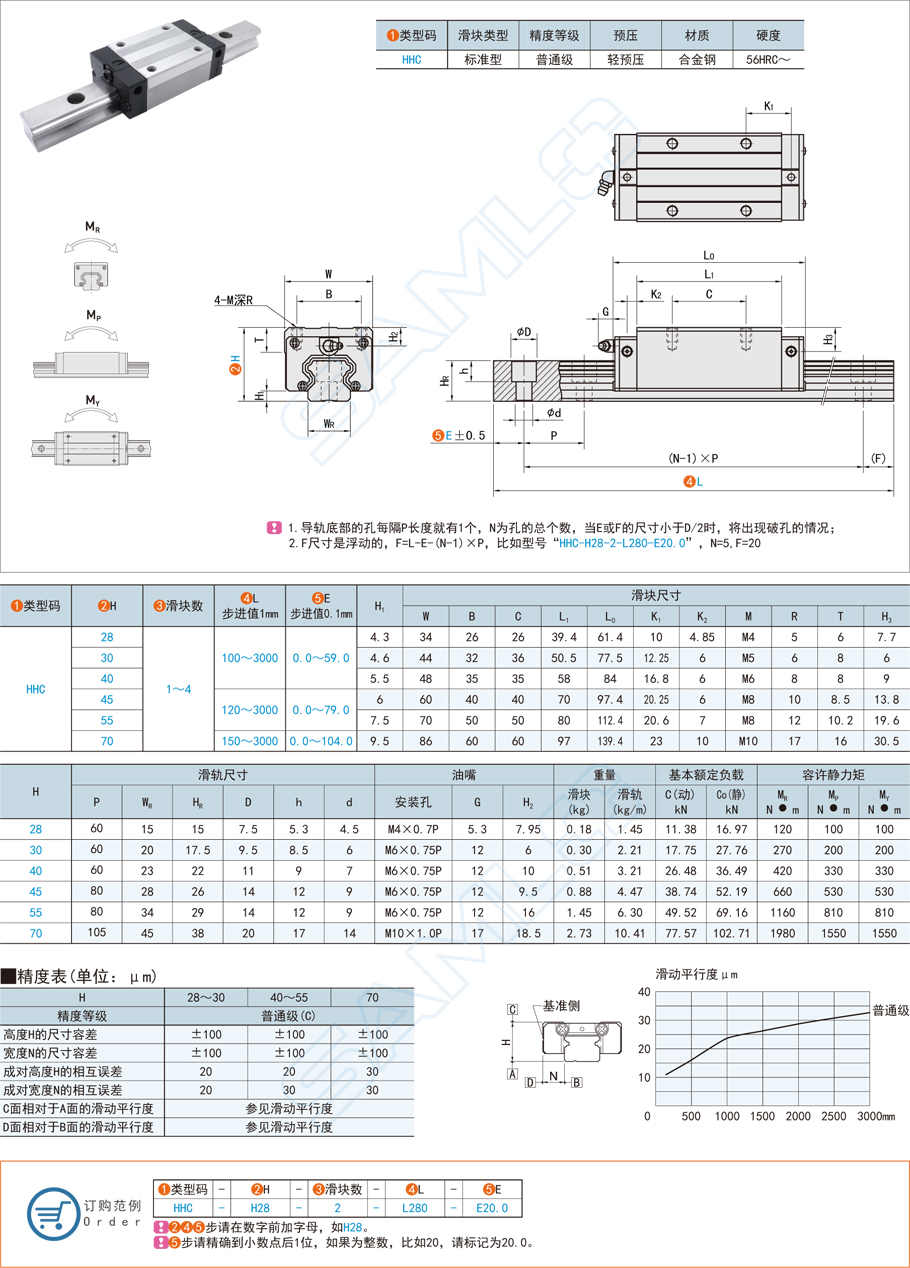

主要組成部分
-
導軌
- 材料：通常由高強度鋼、不銹鋼或鋁合金制成。鋼質導軌表面經過淬火處理以提高硬度和耐磨性，鋁合金導軌則經過陽極氧化處理以增加耐腐蝕性。
- 形狀：常見的截面形狀有矩形、T形、L形等。導軌表面加工有精密的滾道，用于滾動元件的運動。
-
滑塊
- 材料：與導軌相似，多數由高強度鋼或不銹鋼制成，有些部分可能使用塑料或復合材料以降低重量和成本。
- 內部結構：滑塊內部設計有滾動元件（滾珠或滾柱），并配有保持器以確保滾動元件均勻分布和順暢運動。
-
滾動元件
- 類型：主要有滾珠和滾柱。滾珠適用于高速輕載應用，滾柱則適用于高負載和高剛性需求。
- 材料：一般使用高碳鉻軸承鋼或陶瓷材料，具有高硬度和良好的耐磨性。
-
保持器
- 材料：常用工程塑料、金屬或復合材料制成。
- 作用：保持滾動元件的均勻分布，避免滾動元件之間的直接接觸和摩擦，確?；瑝K的平穩運動。
-
端蓋
- 材料：通常為塑料或金屬。
- 作用：防止?jié)L動元件脫落，并提供密封以防止灰塵和雜質進入滾道。
-
潤滑系統
- 潤滑方式：包括手動潤滑、自動潤滑和自潤滑。
- 潤滑材料：潤滑油或潤滑脂。
- 作用：減少滾動元件和滾道之間的摩擦，延長導軌和滑塊的使用壽命。
設計特點
-
高精度滾道加工
- 導軌和滑塊上的滾道經過精密研磨和拋光處理，保證滾動元件在滾道中順暢滾動。
- 滾道的幾何形狀設計嚴格控制，以確保滾動元件均勻受力，減少磨損和振動。
-
預緊力設計
- 在滑塊和導軌之間施加適當?shù)念A(yù)緊力，以消除間隙，增強剛性，提高運動精度。
- 預緊力可以通過調整滾動元件的尺寸或在安裝時使用調節螺釘實現。
-
多樣化安裝方式
- 導軌和滑塊設計有多種安裝孔位，適應不同的安裝需求。
- 常見的安裝方式包括通過螺釘固定、側面安裝和法蘭安裝。
-
密封防護設計
- 滑塊兩端設置密封件，有效防止灰塵和雜質進入滾道，保護內部滾動元件和潤滑系統。
- 部分高端直線導軌還配有防塵蓋或防護罩，進一步提高防護效果。
-
多種規格和負載等級
- 根據不同的應用需求，直線導軌設計有多種規格和負載等級，從小型輕載到大型重載，滿足各類機械設備的需求。
- 規格選擇包括導軌寬度、滑塊長度、負載能力等參數。
工作原理
-
啟動
- 驅動裝置（如電機、氣缸）帶動滑塊在導軌上開始移動。
- 滾動元件在滾道中滾動，減少摩擦，滑塊平穩前進。
-
移動
- 滑塊在導軌上平穩滑動，滾動元件沿滾道滾動，滾動摩擦力小于滑動摩擦力。
- 滾動元件在導軌和滑塊之間均勻分布，確?；瑝K運動的高精度和高穩定性。
-
定位
- 滑塊到達預定位置時，通過位置傳感器或機械限位裝置進行精確定位。
- 滾動元件分擔負載，確?；瑝K的穩定性和定位精度。
應用領域
- 數控機床：高精度和高負載要求的機床設備。
- 自動化設備：各類工業自動化生產線和機器人設備。
- 測量儀器：精密測量和檢測設備。
- 醫療設備：醫療診斷和治療設備。
- 印刷設備：高精度的印刷和排版設備。
通過上述對直線導軌結構設計的詳細介紹，可以更好地理解其在各種應用中的重要性和實現高精度線性運動的關鍵原理。本文內容是上隆自動化零件商城對“直線導軌”產品知識基礎介紹的整理介紹，希望幫助各行業用戶加深對產品的了解，更好地選擇符合企業需求的優質產品，解決產品選型中遇到的困擾，如有其他的疑問也可免費咨詢上隆自動化零件商城。
